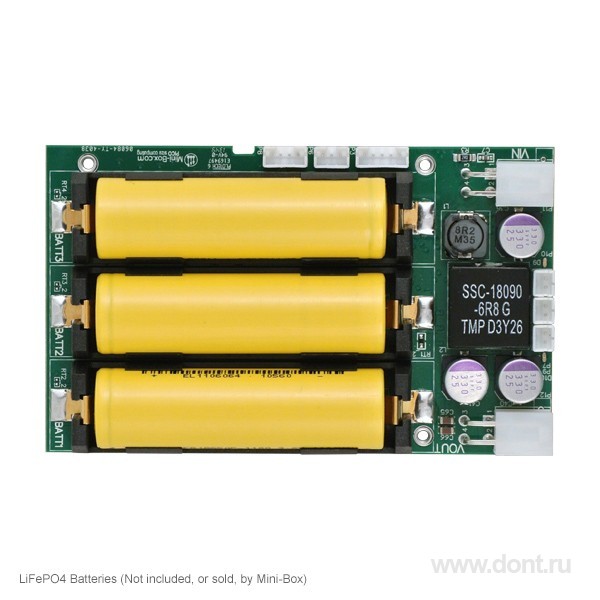

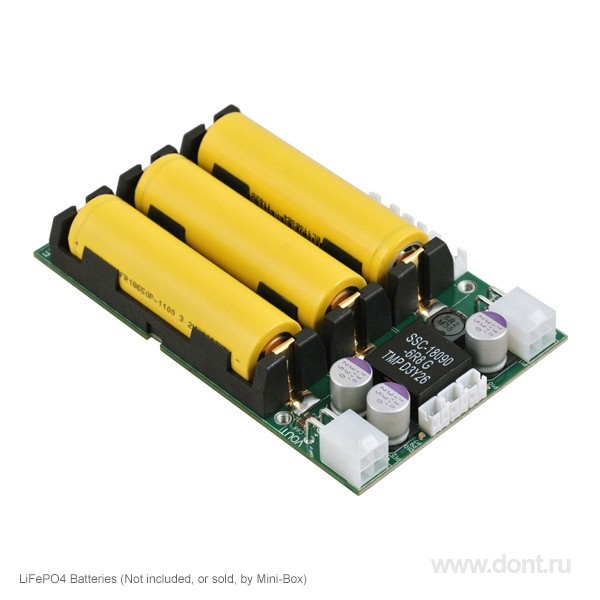

mini-box OpenUPS2 (Open-UPS2)
Заявленные характеристики и внешний вид изделия могут меняться производителем
Описание mini-box OpenUPS2 (Open-UPS2)
- Интерфейс USB, работает с устройствами Windows (Linux API планируется)
- SMBUS Slave
- Входное напряжение 11-24V
- Программируемые пороги напряжения
- Поддержка LiFePO4 батарей
- 3 состояния зарядки (предварительная зарядка, постоянный ток, постоянное напряжение)
- Встроенный балансир
- Напряжение заряда 3x3.5V, ток заряда 1А, ток предварительной зарядки 0.3A
- Подсчет заряженной емкости
- Контроль температуры батареи для каждой ячейки и временной компенсацией заряда
- Кнопка Start / Stop
- Релейный выход
- Внешний LED индикатор
- Управление питанием материнской платы
- Обнаружение отстуствие батарей
- Ультра низкое энергопотребление (1uA- в режиме глубокого сна) или (530uA- в спящем режиме)
- Windows обнаруживает устройство как "Батарея", без специальных драйверов.
Характеристики mini-box OpenUPS2 (Open-UPS2)
| Артикул |
[119477] |
| Описание |
OpenUPS2 был разработан для обеспечения резервного питания, с возможностью подзарядки LiFePO4 аккумуляторов и балансировки
Элементы питания вставлены непосредственно в устройство. ИБП содержит импульсный повышающий преобразователь с высоким коэффициентом
точности напряжения. Это дает возможность заряжать батарею в три этапа: предварительная зарядка, режиме постоянного тока и в режиме постоянного напряжения.
- Указатель уровня заряда. OpenUPS2 обеспечивает возможности точной калибровки уровня заряда и точное измерение тока на входе и выходе.
В случае низкого заряда аккумулятора, система может отправить сигнал ON / OFF (или отчет о малом заряде по USB)
на разъем материнской платы, тем самым корректно завершить работу Вашего компьютера
OpenUPS2 имеет поддержку ОС Windows и API, позволяющую разработчикам использовать устройство в своих проектах
Выход и настройки могут быть проверены с помощью пользовательских программных приложений, Windows обнаруживает устройство как "Батарея", без специальных драйверов
|
| Комментарий |
Аккумуляторов в комплекте поставки нет.
Тип используемых аккумуляторов: 18650
ДОЛЖЕН быть настроен для использования с литий-ионными батареями.
http://wiki.mini-box.com/index.php?title=OpenUPS2#NEW_FEATURE.2C_Configuring_OPENUPS2_to_work_with_Li-ION_3.7V
для использования с литий-ионными батареями.
Загрузки для OpenUPS2
Программное обеспечение для Windows
https://resources.mini-box.com/online/PWR-OpenUPS2/software/OpenUPS2-installer.zip
Программное обеспечение Linux
https://github.com/mini-box/ups
Прошивка для LiFePO4
https://resources.mini-box.com/online/PWR-OpenUPS2/firmware/OpenUPS_2-FW%20-v-1_5-loading-bootloader-Li-FePo4-2017_sep_22.hex.zip
Прошивка для Li-Ion
https://resources.mini-box.com/online/PWR-OpenUPS2/firmware/OpenUPS_2-FW-1_6-loading-bootloader-Li-Ion-2017_oct_06.zip |
| Вес (примерный, кг) : |
0.14 |
Отзывы о mini-box OpenUPS2 (Open-UPS2)
|
|
|
Игорь
|
07.04.2022
в 22:44:42
|
|
|
Здравствуйте. Плату перепрошил, вроде, настроил. Вопрос. Батареи li-ion.
Не заряжает выше 3.52 в/ банку в принципе.
Все параметры выставил как рекомендованные для li-ion.
Вход и выход- 19 вольт.
В инструкции написано:
НОВАЯ ФУНКЦИЯ, настройка OPENUPS2 для работы с Li-ION 3,7 В
Рекомендуемый входной источник питания должен обеспечивать> = 13 В и обеспечивать не менее 1 А для зарядки + ток, необходимый для поддержания требуемой выходной мощности. Использование источника питания 12 В не рекомендуется для Li-ION, так как входное напряжение будет близко к напряжению батареи или ниже, а батареи не могут быть заряжены в достаточной степени, и система будет работать в основном от батарей.
Изменения печатной платы:
Резистор R20 поменять на 576к, напряжение заряда поставить 12,168В (3х4,056В)
Предлагаемый номер детали и описание: RES 576K OHM 1/10W 1% 0603 SMD.
Резистор надо менять только при 12 вольтах на входе, или в принципе на li- ion? Почему не заряжает до конца?
Ответ магазина
http://wiki.mini-box.com/index.php?title=OpenUPS2
Все это только на свой страх и риск. Изменение/ремонт платы, может привести к потери гарантии.
|
|
ответить |
|
Игорь
|
30.03.2022
в 16:24:41
|
|
|
Приобретаю у вас его завтра.
Дайте ссылку на скачивание актуальной прошивки
Ответ магазина
Добавили в описание
|
|
ответить |
|
taleon
|
20.07.2020
в 11:44:29
|
|
|
У производителя поддержка Linux заявлена, у вас версия без поддержки?
Каким кабелем - переходником можно подключить БП с DC-jack ?
Ответ магазина
У нас оригинал mini-box. По поводу версии не подскажем. Но насколько мы знаем версия одна OpenUPS2
Под jack пока нет. Есть под mini fit jr
https://www.dont.ru/mini-box-Perexodnik-4pin-DIN-ATX12V-P4-dlya-mini-box-picoPSU.id16031.html
|
|
ответить |
|
Константин
|
01.09.2017
в 07:04:17
|
|
|
Батареи в комплекте?
|
ответить |
|
